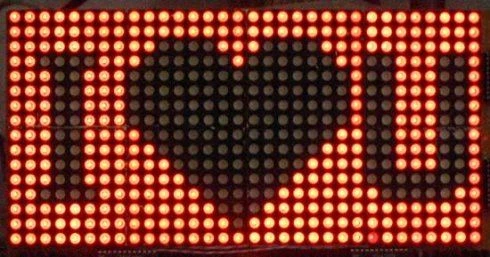

Afisajul cu matrice dot LED este un fel de afișaj cu LED sub formă de pixel, care este compus din matrice de miez cu LED-uri de înaltă luminozitate, rășină epoxidică și matriță din plastic. Cu caracteristicile unei producții simple și a unei instalări convenabile, este utilizat pe scară largă în toate tipurile de ocazii publice, cum ar fi crainicul stațiilor auto, ecranul de publicitate și tabloul de anunțuri.
Clasificarea afișajului matricei cu puncte LED
Există două tipuri de afișaj matricial cu punct LED: monocrom și bicolor, care pot afișa roșu, galben, verde, portocaliu, etc. Lattice LED are 4 * 4, 4 * 8, 5 * 7, 5 * 8 8 * 8, 16 * 16, 24 * 24, 40 * 40 și așa mai departe; în funcție de numărul de pixeli, acesta poate fi împărțit în două culori de bază, trei culori de bază și așa mai departe. În funcție de diferitele culori ale pixelilor, culorile textului, imaginii și a altor conținuturi sunt de asemenea diferite. Matricea unică de bază a punctelor de culoare poate afișa doar culori fixe precum roșu, verde, galben și așa mai departe. Culorile celor două culori de bază și cele trei conținuturi de afișare a matricii de puncte de bază sunt luminate de un LED color diferit în pixel Modul de combinare este determinat, de exemplu, când roșul și verdele sunt toate, galbenul poate fi afișat; dacă timpul de iluminare al diodei este controlat în funcție de modul puls, se poate realiza 256 sau mai mare afișare la nivel de gri, iar afișarea de culoare adevărată poate fi realizată.
Când afișarea matricei cu puncte LED este utilizată într-un singur bloc, nu numai că poate înlocui tubul digital pentru a afișa numere, ci și pentru a afișa diverse caractere și simboluri chineze și occidentale. De exemplu, un afișaj matricial de 5 x 7 puncte este utilizat pentru a afișa litere occidentale. Afișarea matricei de 5 * 8 puncte este utilizată pentru afișarea limbilor chineze și occidentale, iar afișarea matricei 8 * 8 puncte este utilizată pentru a afișa caractere și grafice chinezești. Un ecran cu ecran mare poate fi format dintr-o combinație de afișaje cu matrice punctă multiple, dar un astfel de dispozitiv practic este adesea condus de un microcomputer sau un microcomputer cu un singur chip.
Schema de conducere a afișajului matricei cu puncte LED
Din structura internă a afișajului matricei cu puncte LED se poate observa că dispozitivul trebuie să fie condus prin scanare dinamică. Deoarece majoritatea nucleelor cu LED-uri sunt de tip luminozitate ridicată, curentul de conducere al unui singur LED dintr-un rând sau coloană poate fi un impuls îngust, dar curentul mediu ar trebui limitat la 20 de mA. În majoritatea afișajelor din zăbrele, căderea de tensiune înainte a unui singur LED este de aproximativ 2V. Cu toate acestea, căderea de tensiune înainte a unui singur LED în afișaj cu zăbrele cu un punct luminos mare+10 este de aproximativ 6V.
Un sistem de afișare pe ecran mare este în general compus din module mici compuse din mai multe grilaje LED în modul de construire a blocurilor. Fiecare modul mic are propriul sistem de control independent. După combinație, un singur controler este introdus pentru a controla comenzile și datele fiecărui modul. Această metodă este simplă și ușor de dezvoltat și întreținut.
Modul de afișare a afișajului cu matrice punct LED
Există moduri de afișare statice și dinamice pentru fiecare modul din sistemul de afișare cu grilaj LED. Principiul afișării statice este simplu și controlul este convenabil, dar cablurile hardware sunt complexe. În aplicație practică, afișarea dinamică adoptă în general modul de afișare dinamic. Afișajul dinamic funcționează prin modul de scanare, condus de un impuls îngust, cu valoare de vârf mai mare. Selectează continuu toate liniile ecranului de afișare de sus în jos, în același timp, trimite semnale de impuls reprezentând informații grafice sau text către toate coloanele și repetă operațiunile de mai sus Pentru a afișa diverse mesaje grafice sau text.
