Circuit imprimat: proiectare, diagramă și montaj

Jun 19, 2019

Plăci de circuit sau plăci de circuite imprimate (PCB) sau plăci de cabluri imprimate (PWB), este o placă realizată din material izolator neizolabil și rezistent la căldură, cum ar fi fibra de sticlă. Aceste panouri sunt, de asemenea, numite substraturi. Un substrat sau o placă poate avea doar un singur strat (placă de circuit cu un singur strat) sau mai mult de un strat (placă de circuite multistrat). Un metal conductiv, cum ar fi cuprul, este utilizat pentru a face calea conductivă sau urme pentru a facilita fluxul de energie electrică. Odată ce aceste urme conductive sunt gravate pe substrat, se numește "placă cu circuite imprimate".


Istoria Circuitului Imprimat

Istoria plăcilor de circuite datează de la mijlocul anilor 1930, când un inginer austriac Paul Eislerinvented PCB proiectând un set radio. Aceste seturi radio au fost ulterior utilizate masiv în al doilea război mondial de către Statele Unite. După aceasta, utilizarea și aplicarea plăcilor de circuite, deoarece comerciale în industria electronică. Aceste placi de circuite nu sunt de folos până când componentele electronice sunt lipite. Componentele electronice pot fi fie prin gaură, fie prin SMD. Din nou, tehnologia utilizată pentru a lipi aceste componente pe placa de circuite poate fi tehnologia prin orificiu sau tehnologie de montare pe suprafață. Materialul de lipire poate include lipit sub formă de sârmă de lipit, pastă de lipit, bile de lipit pentru BGA (grilă de sârmă cu bilă) și flux de lipire.


Designul plăcii de bord: linii directoare, reguli și instrumente

Așa cum sa explicat mai sus, o placă cu circuite imprimate este o placă fabricată din unul sau mai multe straturi de material izolator (fibră de sticlă, ceramică, material rezistent la căldură sau orice alt material dielectric) cu căi conductive gravate cu metal, cum ar fi cuprul. În timpul procesului de fabricare a plăcii de circuite, urme de cupru sau orice alt conductor este gravat de pe placă, lăsând doar urme care sunt necesare pentru montarea / lipirea componentelor electronice. Odată ce toate componentele electronice sunt lipite pe placa de circuite și placa este gata de utilizare, se numește ansamblu circuit imprimat (PCA) sau ansamblu plăci de circuite imprimate (PCBA).

PCB sau plăci de circuite imprimate

PCB sau plăci de circuite imprimate

Standardul generic curent pentru proiectarea plăcii de circuite este IPC-2221A. Standardul generic IPC 2221A privind designul plăcii imprimate oferă reguli pentru fabricarea plăcilor de circuite și liniile directoare de calitate. Aceste informații și instrucțiuni sunt valabile pentru toate tipurile de plăci de circuite, inclusiv plăci de tip PCB cu un singur strat și multistrat, iar informațiile includ informații privind substraturile, proprietățile materialelor, criteriile pentru placarea suprafețelor, grosimea conductorului, amplasarea componentelor, regulile de dimensionare și toleranță și multe altele.

Alte standarde de proiectare a plăcilor de circuit sunt IPC-2220 și IPC-9592. Trebuie remarcat faptul că IPC și alte standarde vor furniza informații despre cum să trasezi corect tabla.

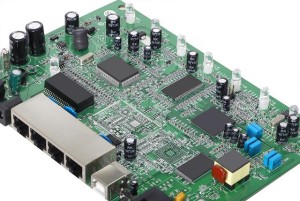

PCBA sau ansamblul plăcii de circuite imprimate

PCBA sau ansamblul plăcii de circuite imprimate

Pentru un design plăcut și perfect al plăcii de circuit, sunt necesare cunoștințe bune și înțelegerea tehnicilor de aspect PCB și înțelegerea de bază a funcționării circuitelor. În timpul proiectării unui prototip de plăci cu circuite imprimate, trebuie să se acorde o atenție corespunzătoare materialului substrat, pe baza tipului de tehnologie de lipire și a componentelor care urmează a fi utilizate. Lărgimea urcărilor plăcii de circuit (conductoare de circuit) ar trebui aleasă în mod inteligent pe baza creșterii maxime a temperaturii așteptate la curentul nominal și la impedanța acceptabilă. Alte puncte pe care trebuie să le aveți în vedere cu designul plăcii de circuit sunt proprietățile CTE, cost și proprietăți dielectrice. Designerul trebuie să echilibreze cu atenție constrângerile de cost cu fiabilitatea și nevoile de performanță. În plus, măștile de lipit și orificiile de trecere trebuie selectate cu atenție.

Diagrama circuitului imprimat

O schemă de circuit este o diagramă care arată și explică cum și unde se vor monta componente electronice pentru a atinge produsul țintă. Fiecare componentă pe o diagramă a circuitului este reprezentată de un simbol. Realizarea unei diagrame de circuite înainte de producție este critică. Acesta oferă o idee despre modul în care va funcționa circuitul și cum se va realiza produsul țintă. O schemă de circuit este esențială pentru orice produs, dispozitiv sau obiect gadget nou.

Cum de a desena o diagramă de circuit?

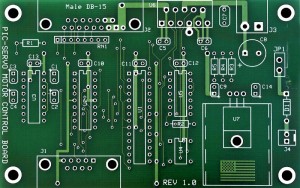

PCB Layout

PCB Layout

Desenarea unei scheme de circuit nu este atât de dificilă dacă cunoașteți elementele de bază. Iată câteva sfaturi și sfaturi:

  1. Aflați și înțelegeți toate simbolurile și abrevierile comune pentru componentele electronice care vor fi folosite în diagramă.

  2. Folosind o riglă, trageți firele de legătură ca linii drepte. Utilizați următoarele simboluri: "blob" () la fiecare joncțiune între fire, componentele etichetei (rezistențe, condensatoare, diode etc.) cu valorile lor, alimentarea pozitivă (+) trebuie să fie la partea de sus și negativă (- . De aprovizionare negativă este de obicei etichetat 0V, zero volți.

  3. Pentru diagrame complexe de circuit, porniți de la stânga la dreapta. Astfel încât semnalele să curgă de la stânga la dreapta (intrările și comenzile trebuie să fie la stânga, ieșirile din dreapta).

Asamblarea plăcii circuitelor imprimate

Montarea componentelor electronice pe placa de circuite și obținerea acesteia pentru utilizare este ceea ce se numește ansamblu de plăci de circuit. Procesul de asamblare a plăcii de circuit poate folosi tehnologia de asamblare a orificiilor prin orificiu sau tehnologia de montare pe suprafață (SMT) sau o combinație a celor două. Odată ce placa de circuit este asamblată cu componente, este gata de testare și în final să fie asamblată cu produsul. Dar nu este garantat faptul că un ansamblu de plăci de circuit va da 100% producție de defecte zero. Vor exista defecte și aceste defecte trebuie să fie reparate / reparate.


Articol și imagine de pe internet, în cazul în care orice încălcare pls contactați-ne pentru a șterge.
