Alegeți și plasați aparatul desktop
NeoDen 3V a fost întrerupt. Căutați un upgrade?
Descoperiți NeoDen YY1, o alternativă mai puternică și mai rentabilă-, construită pentru a vă depăși nevoile.
NeoDen 3V Pick and Place Desktop Machinevideo
NeoDen 3V Alegeți și plasați mașina de birou
Caracteristică
Dispune de cap dublu, 24 de sloturi de alimentare, sistem de viziune și sistem de poziționare flexibil, care este potrivit pentru prototipare, producție în loturi mici-medii, cu performanță stabilă și preț accesibil.
Caietul de sarcini
|
Numele produsului |
NeoDen 3V Alegeți și plasați mașina de birou |
|
Numărul de capete |
2 |
|
Aliniere |
Viziune |
|
Rotaţie |
±180 de grade |
|
Rata de plasare |
5000CPH (fără vedere); 3500 CPH (cu vedere) |
|
Capacitatea alimentatorului |
Alimentator cu bandă: 24 (toate 8 mm) |
|
Alimentator cu vibrații: 0~5 |
|
|
Alimentator de tavă: 5~10 (Personalizare acceptată) |
|
|
Dimensiunea plăcii |
Maxim: 320*420mm |
|
Gama de componente |
Cele mai mici componente: 0402 |
|
Cele mai mari componente: TQFP144 |
|
|
Inaltime maxima: 5 mm |
|
|
Numărul de pompe |
3 |
|
Precizia plasării |
±0,02 mm |
|
Sistem de operare |
Windows XP-NOVA |
|
Putere |
160~200W |
|
Alimentare cu energie electrică |
110V/220V |
|
Dimensiunea mașinii |
820(L)*650(L)*410(H)mm |
|
Dimensiunea ambalajului |
1001(L)*961(L)*568(Î)mm |
| N.W./G.W. |
55Kg/80Kg |
Detalii

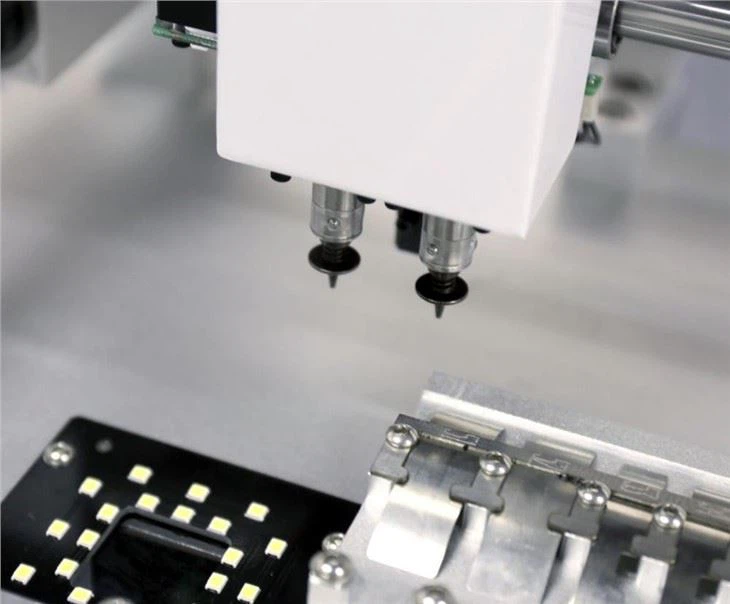

Sistem de vedere completa cu 2 capete
2 capete de plasare de-înaltă precizie cu ±180 de grade
rotația ar putea satisface nevoia de componente cu gamă largă
Cutie patentată de exfoliere automată-
Actuatoare electromagnetice brevetate, de care nu trebuie să scapi
filmul de nailon irosit manual, ceea ce vă economisește mai mult timp și efort.
Poziționare PCB flexibilă
Folosind bare și pini de suport pentru PCB, oriunde doriți
pentru a pune PCB-ul și indiferent de forma PCB-ului dvs.,
toate pot fi tratate bine.
Controler integrat
Performanță mai stabilă și întreținere mai ușor de efectuat.
Furnizați o linie de producție de asamblare SMT unică
Produs înrudit
 |
 |
 |
| Stencil printer FP2636 | Mașina de ridicare și plasare SMT NeoDen4 | Alegeți și plasați mașina NeoDen K1830 |
Industria aplicațiilor
industria electrocasnicelor, industria electronică auto, industria energetică, industria LED-urilor, industria de securitate, industria instrumentelor și contoarelor, industria comunicațiilor, industria controlului inteligent, industria internetului lucrurilor și
industria militară etc.
Mai ales o alegere bună pentru clienții care preferă în proiectul prototip ca dispozitiv de pornire. Dacă aveți nevoie, vă rugăm să nu ezitați să ne contactați.
Procedura standard de adunare a unui consiliu
Pasul 1. Imprimanta de lipit
Așezați o bucată mică de pastă de lipit pe fiecare tampon unde va sta o componentă. Pentru a face acest proces mai rapid, un șablon este așezat peste placă, iar pasta este unsă peste șablon cu o racletă metalică.
Pasul 2. Alegeți și plasați mașina
Odată ce placa a fost aplicată pasta, trebuie să plasăm componentele deasupra (Acest lucru se poate face manual sau cu o mașină.). O mașină de alegere și plasare (PNP) folosește un vid pentru a ridica o componentă de pe o bucată de bandă, o rotește în orientarea corectă, apoi o plasează pe o placă de circuit care a fost acoperită cu pastă de lipit. Este nevoie de câteva ore pentru a configura o mașină pentru a construi ansamblul, dar odată ce totul funcționează, este foarte rapid.
Pasul 3. Cuptor de reflow
După alegere-și-așezare, pasta trebuie să fie revărsată pentru a crea o îmbinare solidă de lipit. Plăcile sunt puse pe o bandă transportoare care se mișcă lent printr-un cuptor mare, expunând plăcile la căldură suficientă pentru a topi lipirea (aproximativ 250 de grade!). Pe măsură ce placa trece prin cuptor, întâlnește diferite zone de temperatură, permițându-i să se încălzească și să se răcească într-un ritm controlat.
