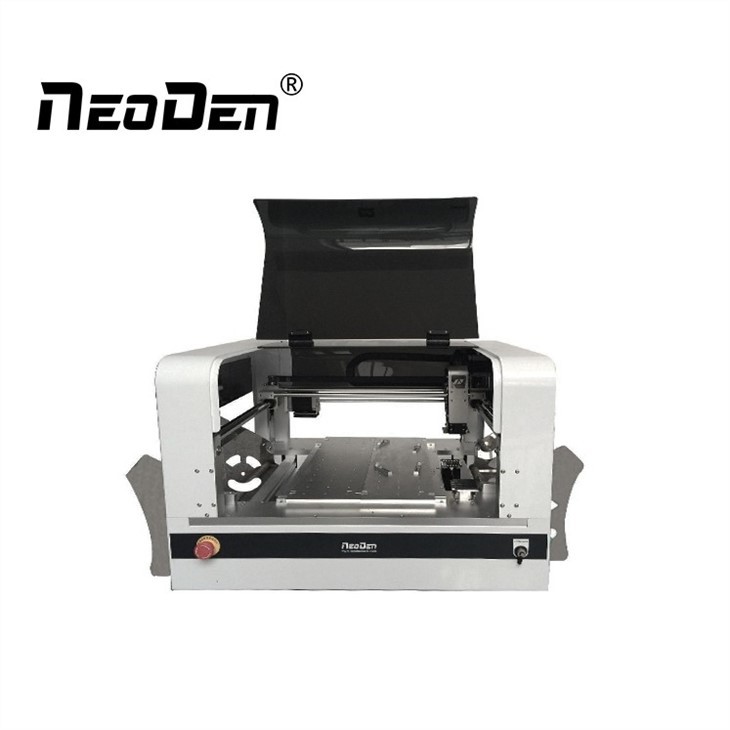

Alegeți și plasați cu viziune

Sine duble on-line

Mașinile echipate cu sistem de șine de încărcare automată pot găzdui scânduri de la până la lățime și lungime.

Sistemul de șine permite alimentarea automată a PCB-urilor, alinierea automată a plăcii cu camera și ejectarea automată din partea din față a mașinii sau din spate.

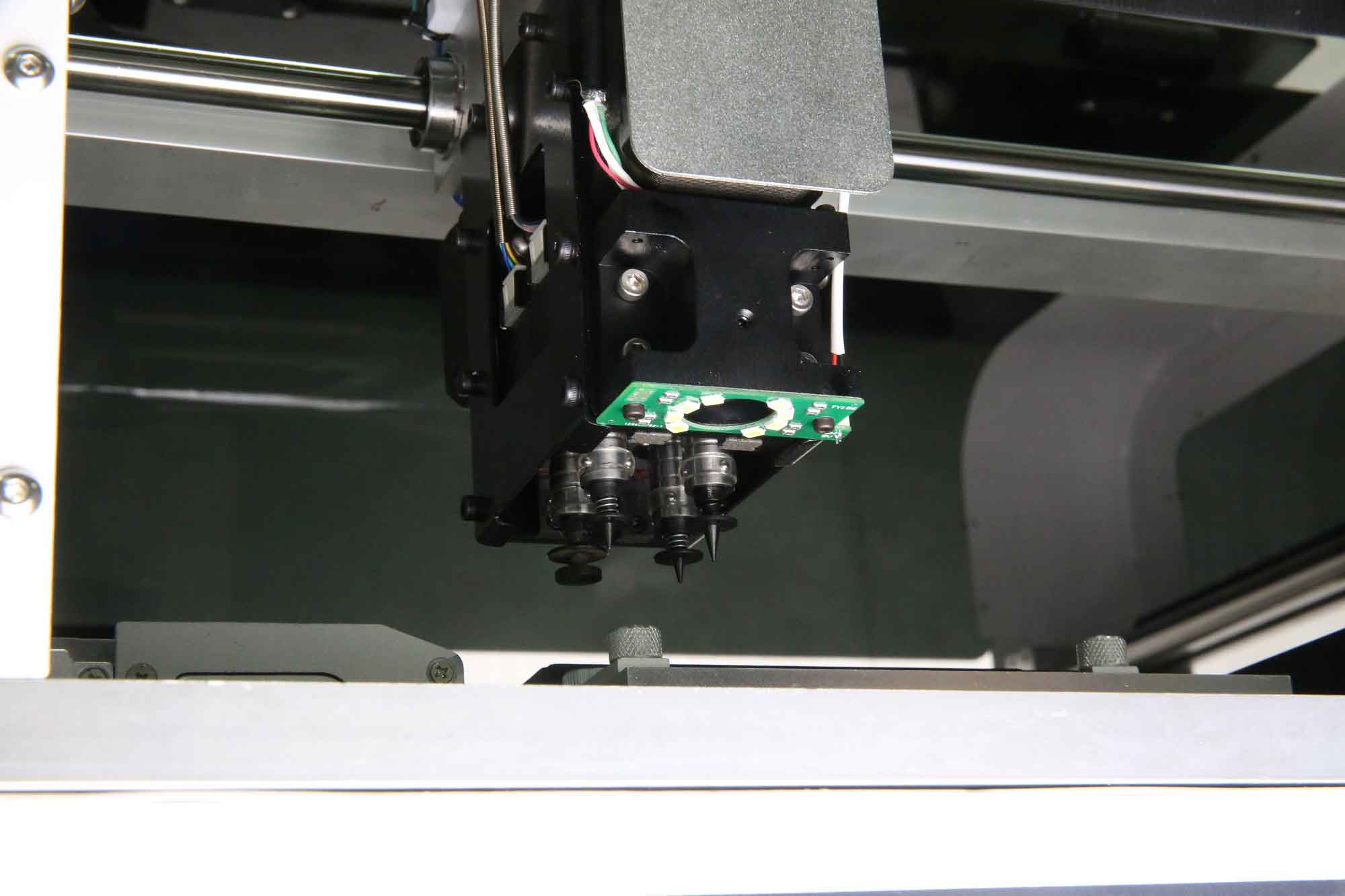

Patru duze de înaltă precizie

1. Duza de orice dimensiune poate fi instalată în oricare dintre cele patru locații din cap.

2. Capul de montare a fost proiectat într-un mod suspendat, complet simetric și cu grad ridicat de cuplare, mai blând și mai eficient echipat cu patru capete de montare de înaltă precizie, montat în același timp cu rotație de 360 ​​de grade la -180 la 180 .

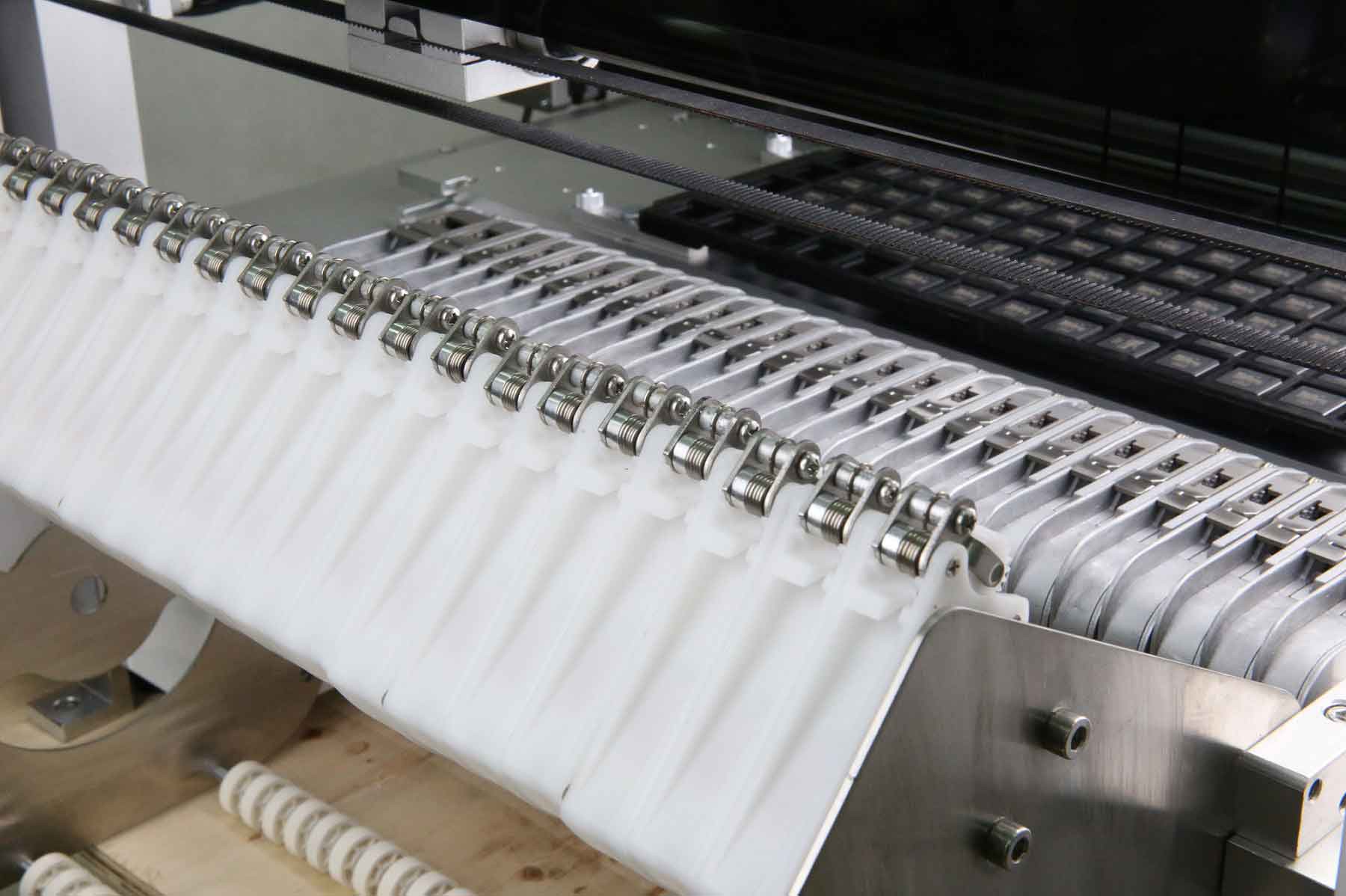

alimentatoare cu bandă și bobină de 48 8mm

Alimentatoarele electrice sunt ieftine, dar unități sofisticate controlate de microprocesor împerecheate vor decoji bandă.

NeoDen4 poate găzdui alimentatoare cu bandă și bobină de până la 48 8mm pe șinele sale din stânga și din dreapta, iar alimentatorul de orice dimensiune (8, 12, 16 și 24 mm) poate fi instalat în orice combinație sau ordine în partea stângă și părţile drepte ale maşinii.

Cantitatea de spațiu disponibilă pentru componentele alimentate cu tavă și benzi scurte depinde de spațiul imobiliar disponibil pe masă.

Sistem de vedere

Camera cu privire în jos:

Pe cap este utilizat pentru localizarea cu precizie a alimentatoarelor și a punctelor de plasare PCB.

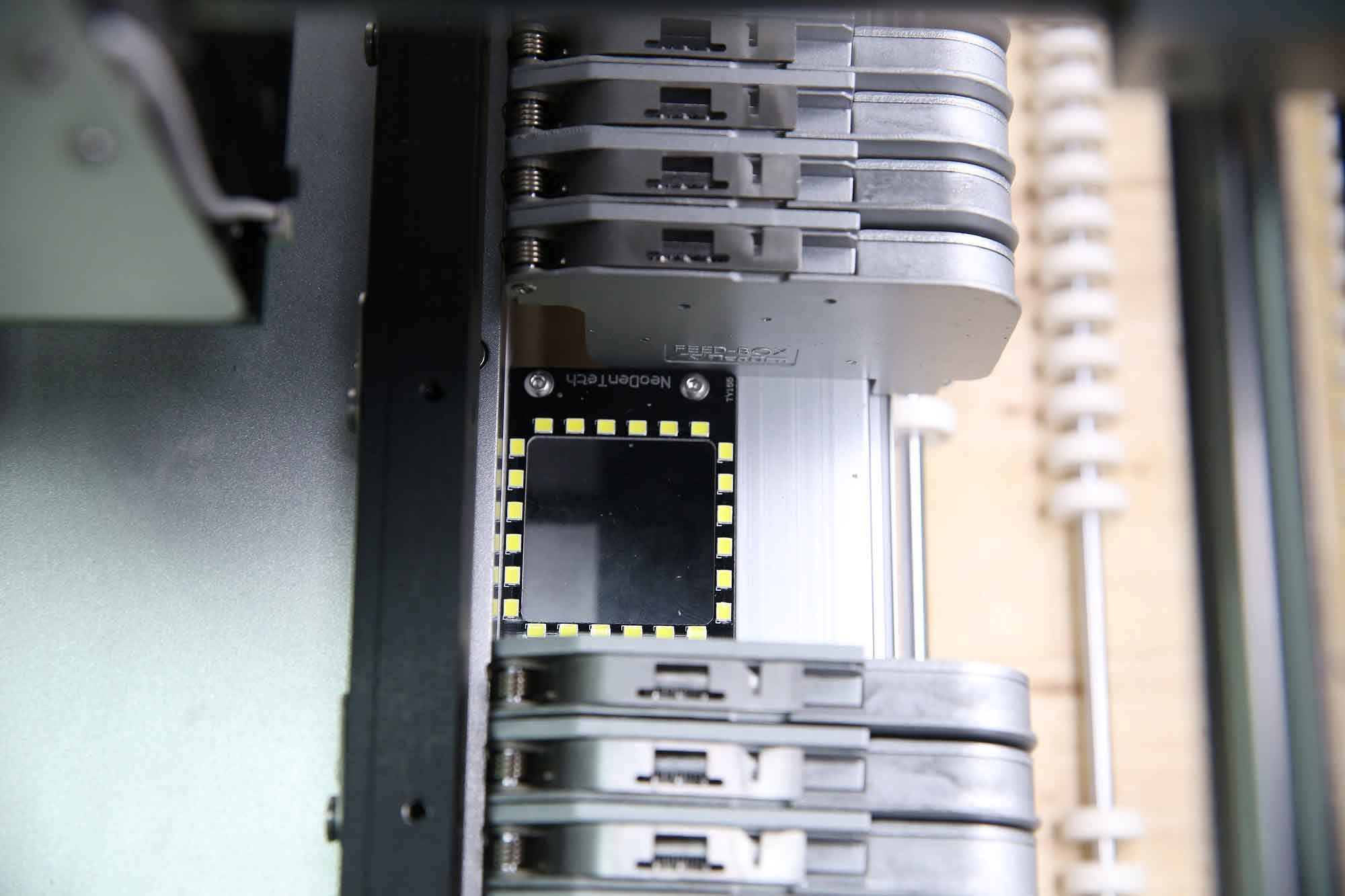

Camera cu privire în sus:

Sistemul de viziune calculează diferența dintre poziția ideală și cea reală (atât XY, cât și rotațională) și apoi corectează orice eroare înainte de a plasa cu precizie componenta.
