Procesarea ansamblului SMT / Prelucrarea plasturelor Elemente de bază ale procesului
Elementele de bază ale procesuluismt prelucrare asamblare/ procesarea plasturelor:
Ecran de mătase (sau distribuire) -> Montaj -> (Vindecare) -> Soldare reflux -> Curățare -> Testare -> Reface
Ecranul de mătase: funcția sa este de a imprima pasta de lipit sau lipiciul pe placa PCB pentru a pregăti pentru lipirea componentelor. Echipamentul utilizat este o mașină de tiparit (imprimantă cu ecran), amplasată în prima linie de producție SMT.
Dispensare: este un clei care scade lipiciul într-o poziție fixă pe PCB. Funcția sa principală este de a fixa componentele pe PCB. Echipamentul utilizat este un distribuitor situat în prima linie SMT sau în spatele echipamentului de inspecție.

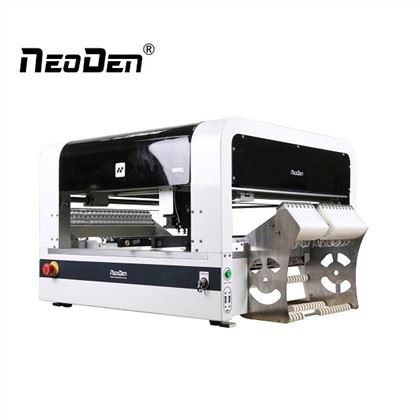

Montare: Funcția sa este de a monta cu precizie componentele montate pe suprafață într-o poziție fixă pe PCB. Echipamentul utilizat este o mașină de plasare situată în spatele mașinii de tiparit serigrafie în linia de producție SMT.
Întărire: funcția sa este să topească lipiciul de plasture, astfel încât componentele de montare pe suprafață și placa PCB să fie bine legate între ele. Echipamentul utilizat este un cuptor de întărire amplasat în spatele mașinii de plasare în linia SMT.
Lipire prin flux: funcția este de a topi pasta de lipit, astfel încât componentele de suprafață și placa de PCB să fie bine legate între ele. Echipamentul utilizat este un cuptor reflow situat în spatele mașinii de plasare în linia SMT.
Curățare: funcția este de a elimina reziduurile de sudare (cum ar fi fluxul), care sunt dăunătoare organismului uman de pe PCB-ul asamblat. Echipamentul folosit este o mașină de spălat, poziția poate fi fixată, poate fi online sau nu.
